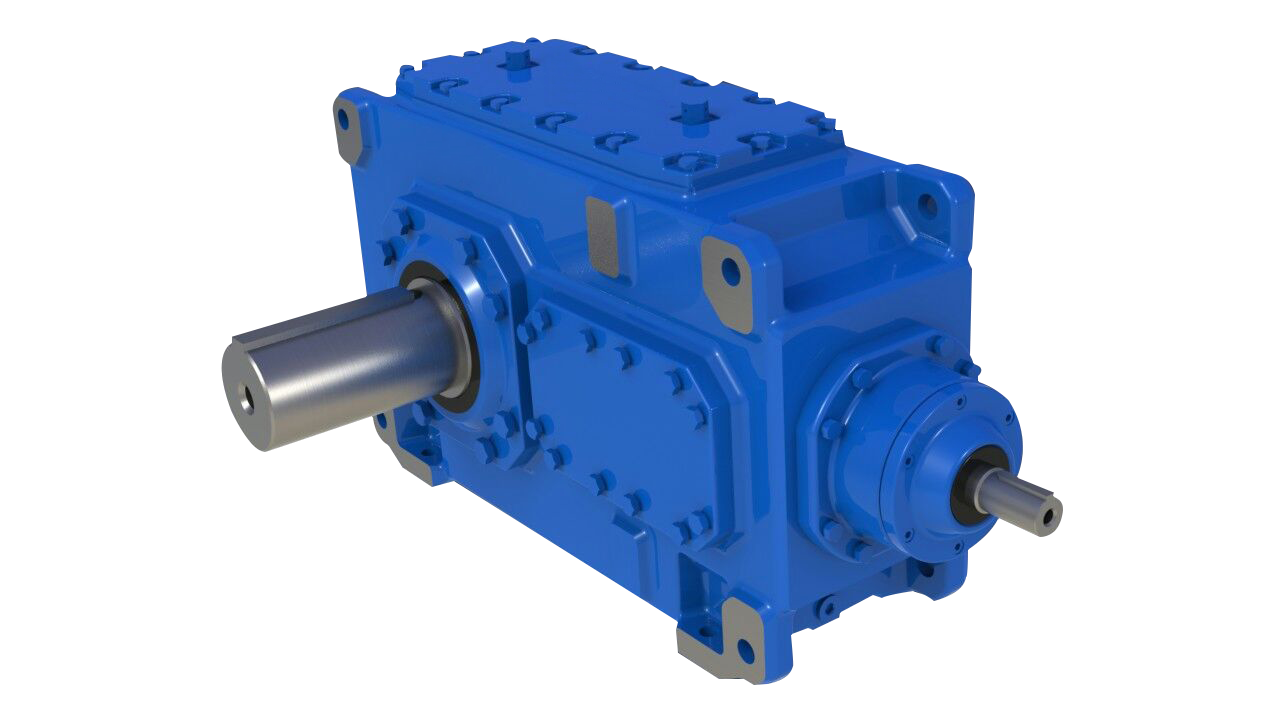

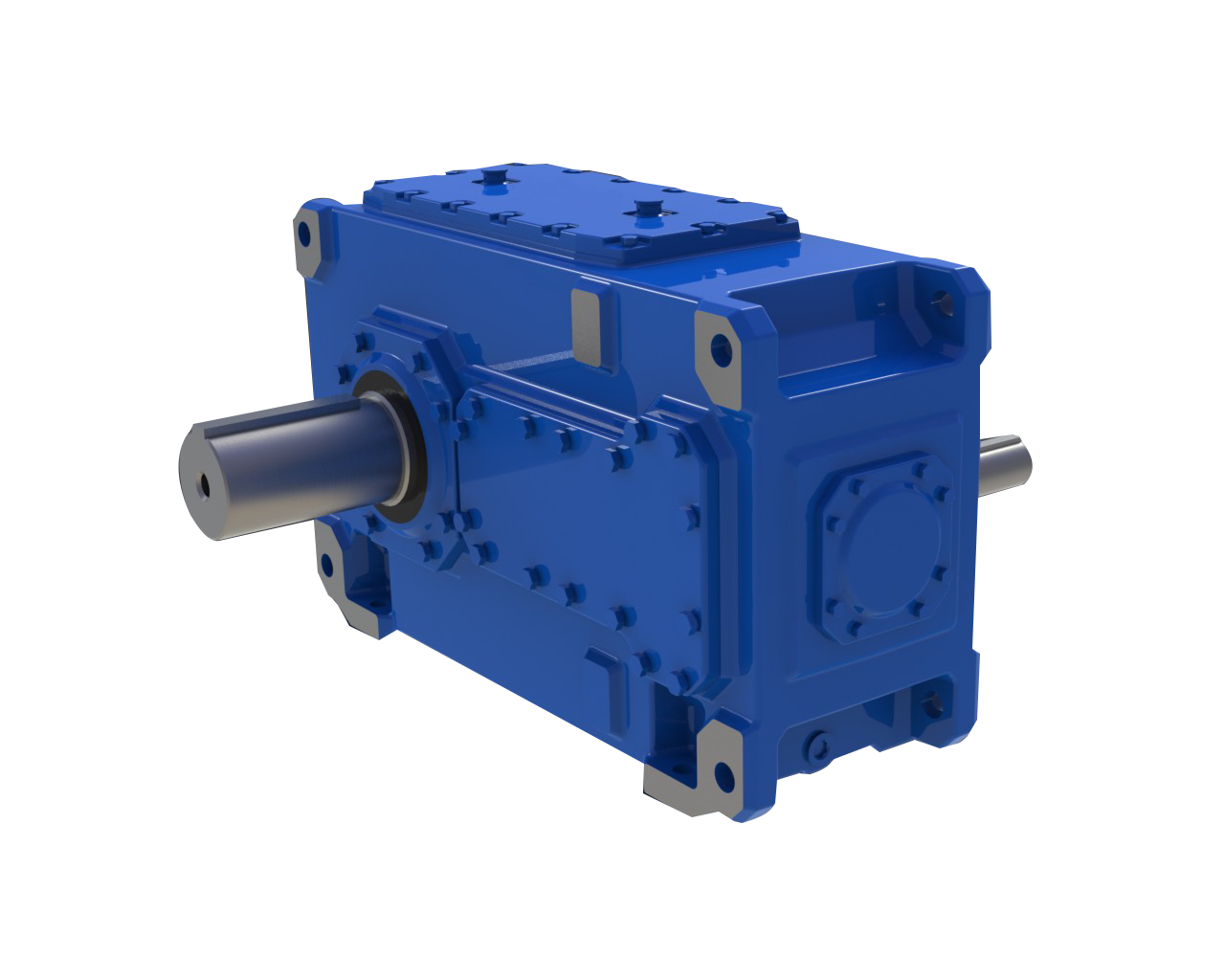

HB系列工业齿轮箱
产品性能特点:
◆ 采用吸音箱体结构、较大的箱体表面积和大风扇、圆柱齿轮和螺旋锥齿轮均采用先进的磨齿工艺,使整机的温升、噪声降低、运转的可靠性得到提高,传递功率增大。
◆ H、B系列工业齿轮箱采用通用设计方案, 实现平行轴、直交轴通用箱体,零部件种类减少,规格型号增加。
◆ H、B标准工业齿轮箱有3~26型规格,减速传动级数有1~4级,速比1.25~450。
◆ 安装方式:底座安装、中空轴安装、摆动底座安装、扭力臂安装。
◆ 输入方式:电机联接法兰、轴输入。
◆ 输出方式:带平键的实心轴、带平键的空心轴、胀紧盘联结的空心轴、花键联结的空心轴、花键联结的实心轴和法兰联结的实心轴。
◆ 可按客户要求配逆止器。和R、K系列组合得到更大的速比。
技术参数:
速比范围:H系列1.25~450,B系列 5~400
扭矩范围:H系列2~900 kNm,B系列5.8~900 kNm
功率范围:H系列4~5000 kW,B系列2.8~3000kW

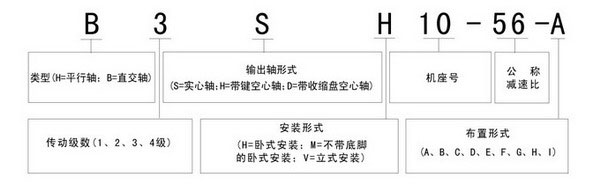

型号标记:
H、B系列产品卧式安装和不带底角的卧式安装型号:(H1,H2,H3,H4,B2,B3,B4) 注:下面只是部分型号,了解更多型号,请来电咨询
--------------------
H1SH3,H1SH5,H1SH9,H1SH11,H1SH13,H1SH15,H1SH17,H1SH19
--------------------
H2SH4,H2SH5,H2SH6,H2SH7,H2SH8,H2SH9,H2SH10,H2SH11,H2SH12,H2SH13,H2SH14,H2SH15
--------------------
B3SH4,B3SH5,B3SH6,B3SH7,B3SH8,B3SH9,B3SH10,B3SH11,B3SH12,B3SH13,B3SH14,B3SH15
--------------------
H3HH4,H3HH5,H3HH6,H3HH7,H3HH8,H3HH9,H3HH10,H3HH11,H3HH12, H3HH13,H3HH14,H3HH15
--------------------
B3SV5,B3SV6,B3SV7,B3SV8,B3SV9,B3SV10,B3SV11,B3SV12,B3SV13, B3SV14,B3SV15,B3SV16
--------------------
B4SH5,B4SH6,B4SH7,B4SH8,B4SH9,B4SH10,B4SH11,B4SH12,B4SH13,B4SH14,B4SH15,B4SH16
